1.主要用途與適用范圍

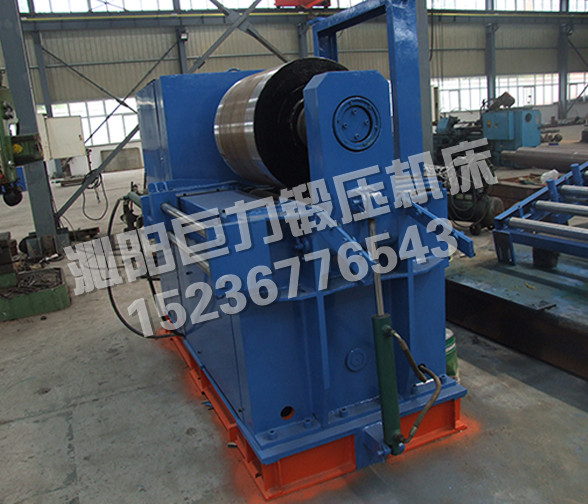

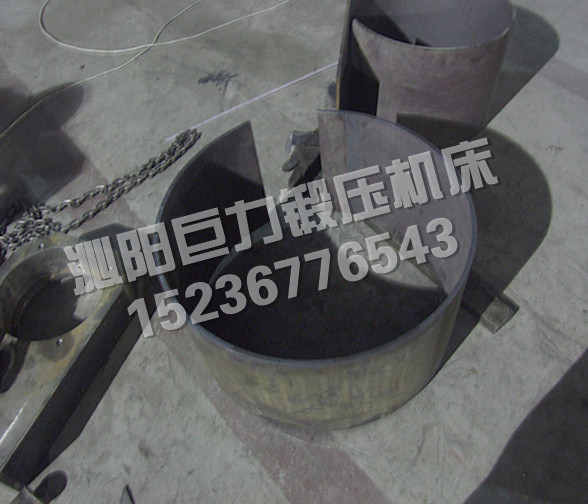

該機為垂直下調式三輥快速卷板機，是專用于金屬板材彎曲成形的一種通用設備，它可將板材一次上料完成卷制弧形或圓形筒體形狀的工件，經過一次或多次卷制可減少剩余直邊的長度。下輥升降運動和上輥主驅動由電氣控制。其產品廣泛用于鍋爐、石油、化工、水電及機械制造等行業。
2．產品結構概述
它主要由倒頭部分、上輥部分、下輥部分、架體部分、主傳動部分、推料部分、輥道部分、氣動吸盤部分、液壓部分、電氣系統十部分構成。
工作部分主要由：上、下工作輥、左右機架、底座等組成，兩個下輥相對于上輥采用對稱布置，下輥兩端分別裝配在左右機架上，上輥為主驅動輥，在卷制板材時，由主電機通過減速器驅動上輥?zhàn)髡?、反向運動，從而構成了機器的主傳動系統，下輥的升降運動是由油缸驅動的。在筒體卷制結束后為了快速取出工件，在上輥?zhàn)蠖嗽O(shè)有液壓翻轉軸承體由油缸將該件翻轉打開。油缸將工件快速推出，上輥尾部設有壓緊裝置平衡上輥懸空時的重力。
這種結構形式的三輥卷板機，由于兩下輥中心距小位置固定，并且始終對稱于上輥，上輥直徑接近所卷制筒徑，所以成形較準確。鋼板兩端剩余直邊小，如在該機上多次卷制可減小剩余直邊長度。該機結構簡單，快速卷制是它的主要優點。
